Đo khoảng cách độc lập màu ngay cả đối tượng rất phẳng hoặc phản chiếu
Cài đặt tham số dễ dàng và đầu ra giá trị đo đến milimet gần nhất thông qua IO-Link
Điểm sáng nhỏ gọn để phát hiện chính xác ngay cả ở khoảng cách xa hơn
Ức chế nền cực kỳ đáng tin cậy
Cài đặt trong vòng vài giây, thiết kế tiết kiệm không gian
| Đặc tính sản phẩm |
| Loại ánh sáng |
đèn đỏ |
| Nhà ở |
hình hộp chữ nhật |
| Kích thước [mm] |
28.1 x 8.1 x 14.4 |
| Ứng dụng |
| Tính năng đặc biệt |
Ức chế nền |
| Nguyên tắc chức năng |
Cảm biến phản xạ khuếch tán |
| Dữ liệu điện |
| Điện áp hoạt động [V] |
10 ... 30 DC |
| Tiêu thụ hiện tại [mA] |
20; ((24 V)) |
| Lớp bảo vệ |
III |
| Bảo vệ phân cực ngược |
Đúng |
| Loại ánh sáng |
đèn đỏ |
| Độ dài sóng [nm] |
633 |
| Đầu ra |
| Thiết kế điện |
NPN |
| Chức năng đầu ra |
chế độ bật sáng |
| Tối đa đầu ra chuyển mạch sụt áp DC [V] |
2,5 |
| Xếp hạng hiện tại vĩnh viễn của đầu ra chuyển mạch DC [mA] |
100 |
| Chuyển đổi tần số DC [Hz] |
1000 |
| Bảo vệ ngắn mạch |
Đúng |
| Loại bảo vệ ngắn mạch |
xung |
| Vùng phát hiện |
| Phạm vi [mm] |
1 ... 50; (giấy trắng 200 x 200 mm) |
| Phạm vi trên đối tượng màu trắng (thuyên giảm 90%) [mm] |
1 ... 50 |
| Phạm vi trên đối tượng màu xám (thuyên giảm 18%) [mm] |
3 ... 50 |
| Phạm vi trên đối tượng màu đen (thuyên giảm 6%) [mm] |
5 ... 50 |
| Phạm vi điều chỉnh |
Không |
| Tối đa đường kính điểm sáng [mm] |
4 |
| Kích thước điểm sáng tham khảo |
ở phạm vi tối đa |
| Bối cảnh có sẵn |
Đúng |
| Điều kiện hoạt động |
| Nhiệt độ môi trường [° C] |
-25 ... 60 |
| Sự bảo vệ |
IP 65; IP 67 |
| Các xét nghiệm / phê duyệt |
| EMC |
|
| MTTF [năm] |
757 |
| Dữ liệu cơ học |
| Trọng lượng [g] |
38.3 |
| Nhà ở |
hình hộp chữ nhật |
| Kích thước [mm] |
28.1 x 8.1 x 14.4 |
| Nguyên vật liệu |
nhà ở: ABS; thép không gỉ (1.4404 / 316L) |
| Vật liệu ống kính |
|
| Căn chỉnh ống kính |
ống kính bên |
| Hiển thị / yếu tố vận hành |
| Trưng bày |
| chuyển trạng thái |
1 x LED, màu vàng |
| hoạt động |
1 x LED, xanh |
|
| Nhận xét |
| Số lượng gói |
1 chiếc. |
| Kết nối điện |
| Kết nối |
Cáp: 2 m, PVC; 3 x 0,08 mm² |
| Sơ đồ và đồ thị |
| |
| a: |
cảm biến |
| b: |
vật |
| c: |
lý lịch |
| x: |
cảm biến khoảng cách / đối tượng [mm] |
| y: |
tối thiểu khoảng cách đối tượng / nền [mm] |
|

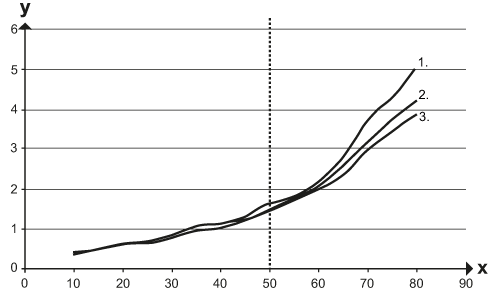

| đồ thị chính xác |
| x: |
cảm biến khoảng cách / đối tượng [mm] |
| y: |
tối thiểu khoảng cách đối tượng / nền [mm] |
| 1 = |
đối tượng màu đen (thuyên giảm 6%), nền (thuyên giảm 90% màu trắng) |
| 2 = |
đối tượng màu xám (thuyên giảm 18%), nền (thuyên giảm 90% màu trắng) |
| 3 = |
đối tượng màu trắng (sự thuyên giảm 90%), nền (sự thuyên giảm 90% màu trắng) |
|
| ifm điện tử gmbh • Friedrichstraße 1 • 45128 Essen - Chúng tôi có quyền thay đổi kỹ thuật mà không cần thông báo trước. - EN-GB - O8H213-00 - 07.11.2016 - |
