Nhỏ đặc biệt để sử dụng khi không gian bị hạn chế
Để phát hiện vị trí đáng tin cậy trong công nghệ cho ăn và xử lý
Điểm sáng nhỏ và hình nón ánh sáng hẹp để phát hiện vật nhỏ
Ức chế nền chính xác
Căn chỉnh đơn giản do ánh sáng đỏ nhìn thấy
| Đặc tính sản phẩm |
| Loại ánh sáng |
ánh sáng đỏ |
| hình dáng |
hình hộp chữ nhật |
| Kích thước [mm] |
20,3 x 15 x 9 |
| Ứng dụng |
| Tính năng đặc biệt |
Ức chế nền |
| Nguyên tắc chức năng |
Cảm biến phản xạ khuếch tán |
| Dữ liệu điện |
| Điện áp hoạt động [V] |
10 ... 30 DC |
| Tiêu thụ hiện tại [mA] |
20; ((24 V)) |
| Lớp bảo vệ |
III |
| Bảo vệ phân cực ngược |
Đúng |
| Loại ánh sáng |
ánh sáng đỏ |
| Độ dài sóng [nm] |
633 |
| Đầu ra |
| Thiết kế điện |
NPN |
| Chức năng đầu ra |
chế độ bật sáng |
| Tối đa đầu ra chuyển mạch sụt áp DC [V] |
2,5 |
| Xếp hạng hiện tại vĩnh viễn của đầu ra chuyển mạch DC [mA] |
100 |
| Chuyển đổi tần số DC [Hz] |
750 |
| Bảo vệ ngắn mạch |
Đúng |
| Loại bảo vệ ngắn mạch |
xung |
| Vùng phát hiện |
| Phạm vi [mm] |
5 ... 50; (giấy trắng 200 x 200 mm) |
| Phạm vi trên đối tượng màu trắng (thuyên giảm 90%) [mm] |
5 ... 50 |
| Phạm vi trên đối tượng màu xám (thuyên giảm 18%) [mm] |
6 ... 48 |
| Phạm vi trên đối tượng màu đen (thuyên giảm 6%) [mm] |
7 ... 46 |
| Phạm vi điều chỉnh |
Không |
| Tối đa đường kính điểm sáng [mm] |
2,5 |
| Kích thước điểm sáng tham khảo |
ở phạm vi tối đa |
| Bối cảnh có sẵn |
Đúng |
| Điều kiện hoạt động |
| Nhiệt độ môi trường [° C] |
-25 ... 60 |
| Sự bảo vệ |
IP 65 |
| Các xét nghiệm / phê duyệt |
| EMC |
|
| Dữ liệu cơ học |
| Trọng lượng [g] |
27,7 |
| Nhà ở |
hình hộp chữ nhật |
| Kích thước [mm] |
20,3 x 15 x 9 |
| Nguyên vật liệu |
PA |
| Vật liệu ống kính |
|
| Căn chỉnh ống kính |
ống kính bên |
| Hiển thị / yếu tố vận hành |
| Trưng bày |
| chuyển trạng thái |
1 x LED, màu vàng |
|
| Nhận xét |
| Số lượng gói |
1 chiếc. |
| Kết nối điện |
| Kết nối |
Cáp: 0,6 m, PUR; 3 x 0,14 mm² |
| Kết nối |
Đầu nối: 1 x M12 |
| ifm điện tử gmbh • Friedrichstraße 1 • 45128 Essen - Chúng tôi có quyền thay đổi kỹ thuật mà không cần thông báo trước. - EN-GB - O7H213-01 - 04.08.2014 - |

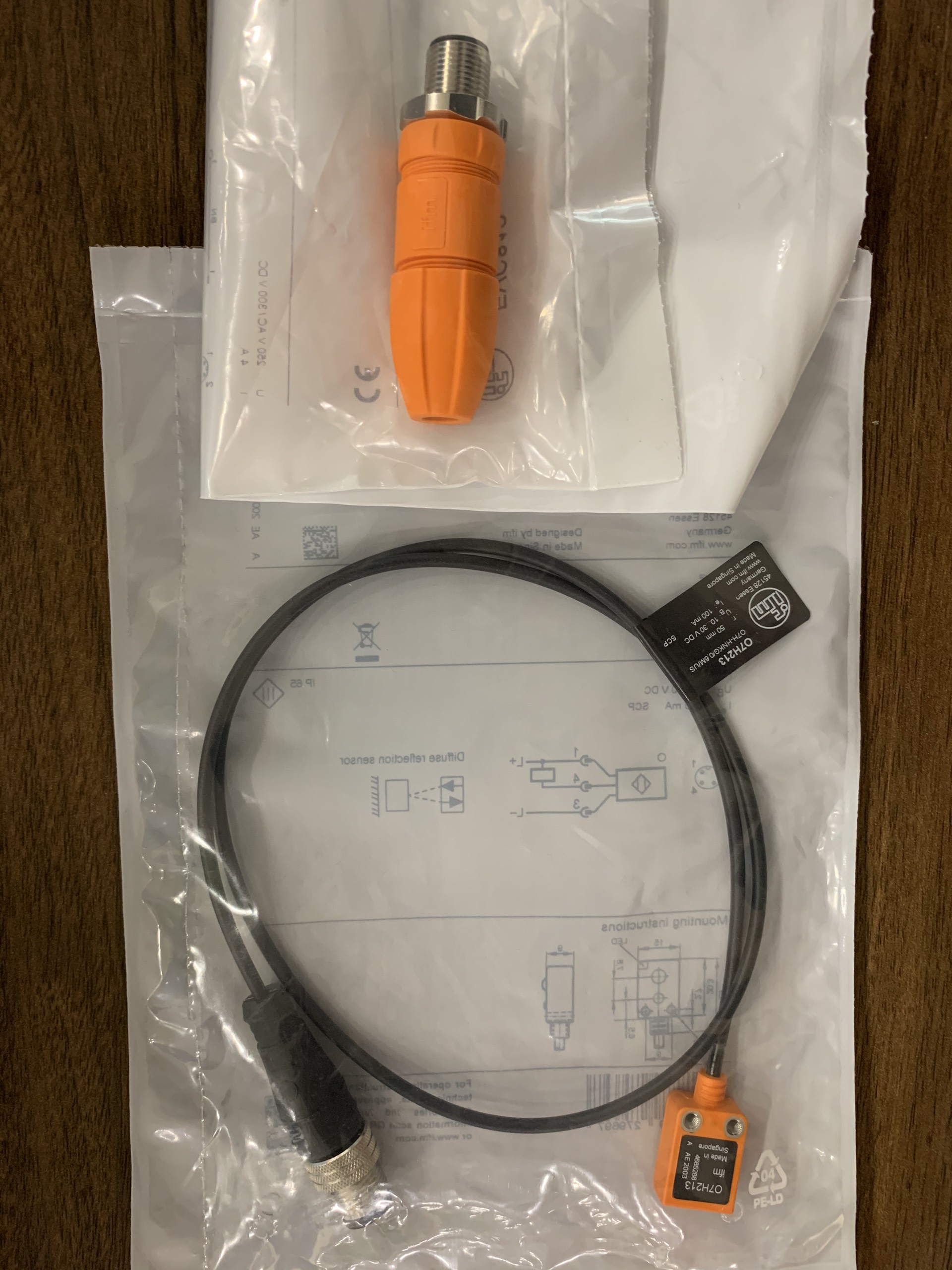

EVC812 Wirable plug
| Ứng dụng |
| Tính năng đặc biệt |
Free from silicone; Gold-plated contacts |
| Free from silicone |
có |
| Dữ liệu điện |
| Điện áp hoạt động [V] |
<250 AC / <300 DC |
| Lớp bảo vệ |
II |
| Tối đa tổng tải hiện tại [A] |
4; (... 40 ° C) |
| Điều kiện hoạt động |
| Nhiệt độ môi trường [° C] |
-25 ... 90 |
| Nhiệt độ lưu trữ [° C] |
-25 ... 55 |
| Độ ẩm lưu trữ [%] |
10 ... 100 |
| Điều kiện khí hậu khác để lưu trữ theo lớp đã nêu |
|
| Sự bảo vệ |
IP 65; IP 67; IP 68; IP 69K |
| Dữ liệu cơ học |
| Trọng lượng [g] |
32,4 |
| Nguyên vật liệu |
Thân đúc: PA 6,6 cam; Niêm phong: FKM xanh |
| Nguyên liệu |
đồng thau mạ niken |
| Nhận xét |
| Số lượng gói |
1 chiếc. |
| Kết nối điện |
| |
thiết bị đầu cuối vít: 0,25 ... 1 mm²; Vỏ cáp: Ø 3,5 ... 6 mm; AWG 23 ... 17 |
| Kết nối điện - phích cắm |
| Kết nối |
Đầu nối: 1 x M12, thẳng; Thân đúc: PA 6.6, màu cam; Khóa: đồng thau mạ niken; Niêm phong: FKM; Liên hệ: mạ vàng; Siết chặt mô-men xoắn: 0,6 ... 1,2 Nm; Hãy tính đến giá trị tối đa của đối tác! |
ifm điện tử gmbh • Friedrichstraße 1 • 45128 Essen - Chúng tôi có quyền thay đổi kỹ thuật mà không cần thông báo trước. - EN-GB - EVC812-00 - 08/07/2012 -  |
