VÒNG BI ĐŨA HÌNH TRỤ FAG NN3015-AS-K-M-SP
1.Thông số kỹ thuật vòng bi FAG NN3015-AS-K-M-SP
Tên sản phẩm: Vòng bi đũa FAG NN3015-AS-K-M-SP
Mã sản phẩm: NN3015-AS-K-M-SP
Hãng sản xuất: FAG
| D max |
109 mm |
|
| D b min |
107 mm |
|
| d 1 |
90,6 mm |
|
| d một phút |
81 mm |
|
| d s |
3,2 mm |
|
| E |
105 mm |
|
| n s |
6,5 mm |
|
| r một max |
1 mm |
|
| r min |
1,1 mm |
|
| s |
2,3 mm |
| |
Cơ sở dịch chuyển trục từ vị trí trung tâm |
|
| m |
1,09 kg |
|
| C r |
100000 N |
| |
Tải trọng cơ bản ( Động ) |
|
| C 0r |
156000 N |
| |
Tải trọng cơ bản ( Tĩnh ) |
|
| n G Fett |
6700 1 / min |
| |
Giới hạn tốc độ cho mỡ bôi trơn |
|
| n G ol |
8000 1 / min |
| |
Giới hạn tốc độ cho dầu bôi trơn |
|
| C ur |
23500 N |
|
2. Kích thước các Model cùng loại.
| Model |
d |
D |
B |
| mm |
mm |
mm |
| NN3006-AS-K-M-SP |
30 |
55 |
19 |
| NN3007-AS-K-M-SP |
35 |
62 |
20 |
| NN3008-AS-K-M-SP |
40 |
68 |
21 |
| NN3009-AS-K-M-SP |
45 |
75 |
23 |
| NN3010-AS-K-M-SP |
50 |
80 |
23 |
| NN3011-AS-K-M-SP |
55 |
90 |
26 |
| NN3012-AS-K-M-SP |
60 |
95 |
26 |
| NN3013-AS-K-M-SP |
65 |
100 |
26 |
| NN3014-AS-K-M-SP |
70 |
110 |
30 |
| NN3015-AS-K-M-SP |
75 |
115 |
30 |
| NN3016-AS-K-M-SP |
80 |
125 |
34 |
| NN3017-AS-K-M-SP |
85 |
130 |
34 |
| NN3018-AS-K-M-SP |
90 |
140 |
37 |
| NN3019-AS-K-M-SP |
95 |
145 |
37 |
| NN3020-AS-K-M-SP |
100 |
150 |
37 |
| NN3021-AS-K-M-SP |
105 |
160 |
41 |
| NN3022-AS-K-M-SP |
110 |
170 |
45 |
| NN3024-AS-K-M-SP |
120 |
180 |
46 |
| NN3026-AS-K-M-SP |
130 |
200 |
52 |
| NN3028-AS-K-M-SP |
140 |
210 |
53 |
| NN3030-AS-K-M-SP |
150 |
225 |
56 |
| NN3032-AS-K-M-SP |
160 |
240 |
60 |
| NN3034-AS-K-M-SP |
170 |
260 |
67 |
| NN3036-AS-K-M-SP |
180 |
280 |
74 |
| NN3038-AS-K-M-SP |
190 |
290 |
75 |
| NN3040-AS-K-M-SP |
200 |
310 |
82 |
| NN3044-AS-K-M-SP |
220 |
340 |
90 |
| NN3048-AS-K-M-SP |
240 |
360 |
92 |
| NN3052-AS-K-M-SP |
260 |
400 |
104 |
| NN3056-AS-K-M-SP |
280 |
420 |
106 |
| NN3060-AS-K-M-SP |
300 |
460 |
118 |
| NN3064-AS-K-M-SP |
320 |
480 |
121 |
| NN3068-AS-K-M-SP |
340 |
520 |
133 |
| NN3072-AS-K-M-SP |
360 |
540 |
134 |
| NN3076-AS-K-M-SP |
380 |
560 |
135 |
| NN3080-AS-K-M-SP |
400 |
600 |
148 |
| NN3084-AS-K-M-SP |
420 |
620 |
150 |
| NN3088-AS-K-M-SP |
440 |
650 |
157 |
| NN3092-AS-K-M-SP |
460 |
680 |
163 |
| NN3096-AS-K-M-SP |
480 |
700 |
165 |
| NN30/500-AS-K-M-SP |
500 |
720 |
167 |

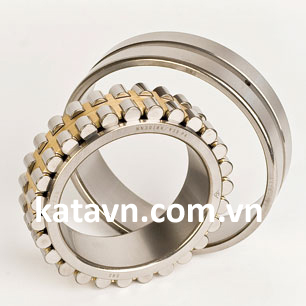

Hình ảnh minh họa
Nếu có nhu cầu hoặc thông tin chi tiết về sản phẩm, quý khách vui lòng liên hệ với chúng tôi theo số Điện Thoại: 024 3675 0587, hoặc Email:katavietnam@gmail.com. Rất hân hạnh được phục vụ Quý khách!
Hãy gọi cho chúng tôi để nhận được giá ưu đãi tốt nhất.
