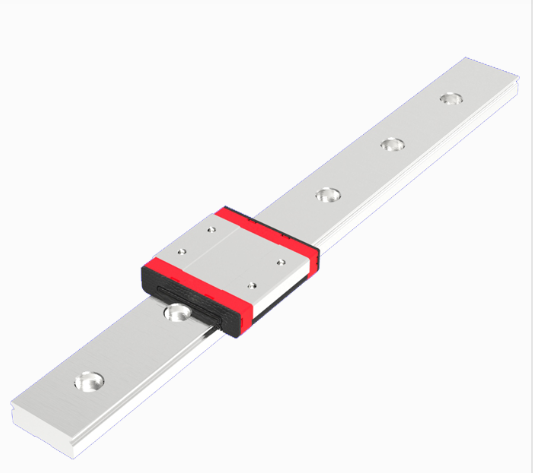

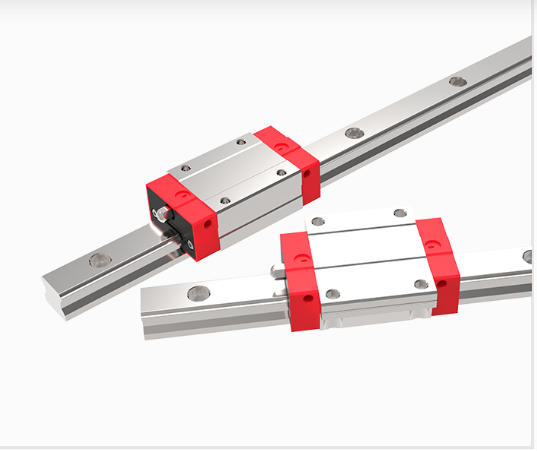

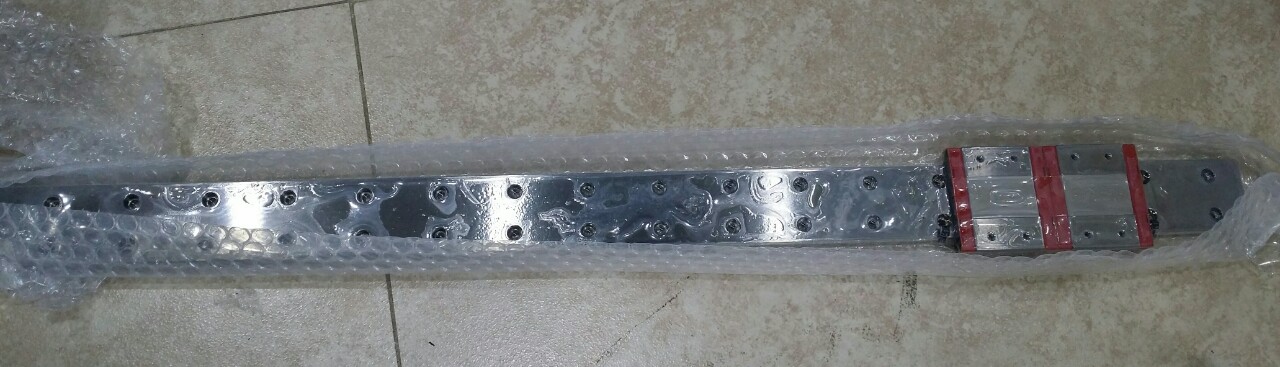

Aplus phát triển đường dẫn tuyến tính thu nhỏ cho hai hàng rãnh gothi với tải trọng bằng nhau cho bốn hướng. Với người giữ bóng được cấp bằng sáng chế có thể giữ bóng trong quá trình vận chuyển ra khỏi đường ray. Dựa trên kinh nghiệm tích lũy của sản xuất lâu dài và ổn định, chúng tôi có thể cung cấp các mặt hàng có thể hoán đổi cho khách hàng.
Dimension of M series
| Model |
Assembly dimension |
Basic load rating |
Static moment rating |
Weight |
Hight
H |
Width
W |
Length
L |
W1 |
J |
Dynamic
C
KN |
Static
C0
KN |
MP
(KN-m) |
MY
(KN-m) |
MR
(KN-m) |
Carriage
kg |
Rail
kg/m |
| |
| M09NC |
10 |
20 |
30.4 |
5.5 |
2 |
1.65 |
2.15 |
5.8 |
5.8 |
10.2 |
0.018 |
0.32 |
| M09NH |
10 |
20 |
40.4 |
5.5 |
2 |
2.4 |
3.72 |
16.5 |
16.5 |
17.9 |
0.026 |
0.32 |
| M12NC |
13 |
27 |
33.5 |
7.5 |
3 |
2.48 |
3.34 |
10.8 |
10.8 |
21.1 |
0.036 |
0.58 |
| M12NH |
13 |
27 |
43.1 |
7.5 |
3 |
3.56 |
5.43 |
26.9 |
26.9 |
34.2 |
0.053 |
0.58 |
| M12WC |
14 |
40 |
43.1 |
8 |
4 |
3.83 |
5.72 |
25.5 |
25.5 |
70.5 |
0.07 |
1.5 |
| M12WH |
14 |
40 |
57.3 |
8 |
4 |
5.08 |
8.58 |
56.3 |
56.3 |
105.7 |
0.1 |
1.5 |
| M15WC |
16 |
60 |
55 |
9 |
4 |
7.07 |
10.18 |
62.1 |
62.1 |
216.9 |
0.17 |
3 |
| M15WH |
16 |
60 |
74 |
9 |
4 |
9.39 |
15.26 |
133.2 |
133.2 |
325.3 |
0.21 |
3 |
| Model |
Rail dimension |
Carriage dimension |
Width
WR |
v
HR |
Pitch
P |
E std.
E |
Hole Dimension
D X h X d |
B |
C |
M X L |
L1 |
T |
H2 |
Grease
Nipple Size |
| M09NC |
9 |
5.5 |
20 |
7.5 |
6.3x3.3x3.5 |
15 |
10 |
M3x3 |
19.8 |
4.7 |
2 |
Ø1.5 |
| M09NH |
9 |
5.5 |
20 |
7.5 |
6.3x3.3x3.5 |
15 |
16 |
M3x3 |
29.8 |
4.7 |
2 |
Ø1.5 |
| M12NC |
12 |
7.5 |
25 |
10 |
6x4.5x3.5 |
20 |
15 |
M3x3.5 |
19.7 |
6 |
2.6 |
Ø1.5 |
| M12NH |
12 |
7.5 |
25 |
10 |
6x4.5x3.5 |
20 |
20 |
M3x3.5 |
29.3 |
6 |
2.6 |
Ø1.5 |
| M12WC |
24 |
8.5 |
40 |
15 |
8x4.5x5 |
28 |
15 |
M3x3.5 |
29.3 |
6 |
2.6 |
Ø1.5 |
| M12WH |
24 |
8.5 |
40 |
15 |
8x4.5x5 |
28 |
28 |
M3x3.5 |
43.5 |
6 |
2.6 |
Ø1.5 |
| M15WC |
42 |
9.5 |
40 |
15 |
8x4.5x5 |
45 |
20 |
M4x4.5 |
39 |
7 |
3 |
GM3 |
| M15WH |
42 |
9.5 |
40 |
15 |
8x4.5x5 |
45 |
35 |
M4x4.5 |
58 |
7 |
3 |
GM3 |
