| Đặc tính sản phẩm |
| Thiết kế điện |
PNP |
| Chức năng đầu ra |
thường mở |
| Phạm vi cảm biến [mm] |
số 8 |
| Nhà ở |
loại ren |
| Kích thước [mm] |
M18 x 1 / L = 60 |
| Ứng dụng |
| Tính năng đặc biệt |
Danh bạ mạ vàng; Phạm vi cảm biến tăng |
| Ứng dụng |
Ứng dụng công nghiệp / tự động hóa nhà máy |
| Dữ liệu điện |
| Điện áp hoạt động [V] |
10 ... 30 DC |
| Tiêu thụ hiện tại [mA] |
<10 |
| Lớp bảo vệ |
III |
| Bảo vệ phân cực ngược |
Vâng |
| Đầu ra |
| Thiết kế điện |
PNP |
| Chức năng đầu ra |
thường mở |
| Tối đa đầu ra chuyển mạch sụt áp DC [V] |
2,5 |
| Xếp hạng hiện tại vĩnh viễn của đầu ra chuyển mạch DC [mA] |
100 |
| Chuyển đổi tần số DC [Hz] |
400 |
| Bảo vệ ngắn mạch |
Vâng |
| Bảo vệ quá tải |
Vâng |
| Vùng phát hiện |
| Phạm vi cảm biến [mm] |
số 8 |
| Phạm vi cảm biến thực Sr [mm] |
8 ± 10% |
| Khoảng cách hoạt động [mm] |
0 ... 6,48 |
| Phạm vi cảm biến tăng |
Vâng |
| Độ chính xác / độ lệch |
| Hệ số hiệu chỉnh |
thép: 1 / thép không gỉ: 0,7 / đồng: 0,5 / nhôm: 0,4 / đồng: 0,3 |
| Độ trễ [% của Sr] |
3 ... 15 |
| Chuyển điểm trôi [% của Sr] |
-10 ... 10 |
| Điều kiện hoạt động |
| Nhiệt độ môi trường [° C] |
-40 ... 85 |
| Sự bảo vệ |
IP 65; IP 66; IP 67; IP 68; IP 69K |
| Các xét nghiệm / phê duyệt |
| EMC |
| EN 61000-4-2 ESD |
CD 4 kV / 8 kV AD |
| EN 61000-4-3 HF bức xạ |
10 V / m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 HF được tiến hành |
10 V |
| EN 55011 |
lớp B |
|
| Chống rung |
| EN 60068-2-6 Fc |
20 g (10 ... 3000 Hz) / 50 chu kỳ quét trên mỗi tần số; 1 quãng tám mỗi phút trong 3 trục |
|
| Chống sốc |
| EN 60068-2-27 Ea |
100 g 11 ms nửa sin; 3 cú sốc mỗi hướng theo 3 trục tọa độ |
|
| Chống sốc liên tục |
| EN 60068-2-27 |
40 g 6 ms; 4000 cú sốc mỗi hướng theo 3 trục tọa độ |
|
| Thay đổi nhiệt độ nhanh |
| EN 60068-2-14 Na |
TA = -40 ° C; TB = 85 ° C; t1 = 30 phút; t2 = <10 s; 50 chu kỳ |
|
| Thử nghiệm phun muối |
| EN 60068-2-52 Kb |
mức độ nghiêm trọng 5 (4 chu kỳ kiểm tra) |
|
| MTTF [năm] |
1690 |
| Phê duyệt UL |
| Ta |
-25 ... 70 ° C |
| Loại bao vây |
Loại 1 |
| cung cấp điện áp |
Điện áp giới hạn / hiện tại |
| UL phê duyệt số |
A001 |
| Số tập tin UL |
E174191 |
|
| Dữ liệu cơ học |
| Trọng lượng [g] |
48.3 |
| Nhà ở |
loại ren |

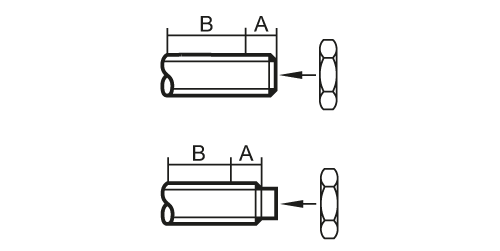

| Gắn kết |
gắn kết tuôn ra |
| Kích thước [mm] |
M18 x 1 / L = 60 |
| Chỉ định chủ đề |
M18 x 1 |
| Nguyên vật liệu |
đồng thau tráng đồng trắng; mặt cảm biến: PBT màu cam; Cửa sổ LED: PEI; đai ốc khóa: đồng trắng tráng đồng |
| Hiển thị / yếu tố vận hành |
| Trưng bày |
| chuyển trạng thái |
4 x LED, màu vàng |
|
| Phụ kiện |
| Phụ kiện (cung cấp) |
|
| Nhận xét |
| Số lượng gói |
1 chiếc. |
| Kết nối điện - phích cắm |
| Kết nối |
Kết nối: 1 x M12; Liên hệ: mạ vàng |
