| Đặc tính sản phẩm |
| Số lượng đầu vào và đầu ra |
Số lượng đầu ra kỹ thuật số: 2; Số lượng đầu ra tương tự: 1 |
| Phạm vi đo [ml / phút] |
5 ... 3000 |
| Kết nối quá trình |
kết nối ren G 1/4 DN6 con dấu phẳng |
| Ứng dụng |
| Tính năng đặc biệt |
Danh bạ mạ vàng |
| Ứng dụng |
chức năng tổng cộng; cho các ứng dụng công nghiệp |
| Cài đặt |
kết nối với đường ống bằng bộ chuyển đổi |
| Phương tiện truyền thông |
chất lỏng dẫn điện; Nước; phương tiện thủy |
| Lưu ý trên phương tiện truyền thông |
| độ dẫn điện: ≥ 20 NGÀY / cm |
| Độ nhớt: <70 mm² / s (40 ° C) |
|
| Nhiệt độ trung bình [° C] |
0 ... 60 |
| Xếp hạng áp suất [bar] |
10 |
| MAWP (cho các ứng dụng theo CRN) [bar] |
7.3 |
| Dữ liệu điện |
| Điện áp hoạt động [V] |
18 ... 30 DC; (theo EN 50178 SELV / PELV) |
| Tiêu thụ hiện tại [mA] |
<80 |
| Lớp bảo vệ |
III |
| Bảo vệ phân cực ngược |
Đúng |
| Thời gian trễ bật nguồn [s] |
5 |
| Đầu vào / đầu ra |
| Số lượng đầu vào và đầu ra |
Số lượng đầu ra kỹ thuật số: 2; Số lượng đầu ra tương tự: 1 |
| Đầu vào |
| Đầu vào |
Thiết lập lại bộ đếm |
| Đầu ra |
| Tổng số đầu ra |
2 |
| Tín hiệu đầu ra |
tín hiệu chuyển mạch; tín hiệu tương tự; tín hiệu xung; Liên kết IO; (cấu hình) |
| Thiết kế điện |
PNP / NPN |
| Số lượng đầu ra kỹ thuật số |
2 |
| Chức năng đầu ra |
thường mở / thường đóng; (tham số) |
| Tối đa đầu ra chuyển mạch sụt áp DC [V] |
2 |
| Xếp hạng hiện tại vĩnh viễn của đầu ra chuyển mạch DC [mA] |
200 |
| Số lượng đầu ra tương tự |
1 |
| Đầu ra hiện tại tương tự [mA] |
4 ... 20; (có thể mở rộng) |
| Tối đa tải [Ω] |
500 |
| Đầu ra điện áp tương tự [V] |
0 ... 10; (có thể mở rộng) |
| Tối thiểu chịu tải [Ω] |
2000 |
| Đầu ra xung |
lưu lượng kế |
| Bảo vệ ngắn mạch |
Đúng |
| Loại bảo vệ ngắn mạch |
xung |
| Bảo vệ quá tải |
Đúng |
| Phạm vi đo / cài đặt |
| Phạm vi đo [ml / phút] |
5 ... 3000 |
| Phạm vi hiển thị [ml / phút] |
-1999 ... 3600 |
| Độ phân giải [ml / phút] |
1 |
| Đặt điểm SP [ml / phút] |
20 ... 3000 |
| Đặt lại điểm rP [ml / phút] |
5 ... 2984 |
| Điểm bắt đầu tương tự ASP [ml / phút] |
0 ... 2400 |
| Điểm cuối tương tự AEP [ml / phút] |
600 ... 3000 |
| LFC cắt dòng chảy thấp [ml / phút] |
<60 |
| Giám sát lưu lượng thể tích |
| Giá trị xung |
0,001 ... 3000 l |
| Độ dài xung [s] |
0,008 ... 2 |
| Kiểm soát nhiệt độ |
| Phạm vi đo [° C] |
-20 ... 80 |
| Độ phân giải [° C] |
0,2 |
| Đặt điểm SP [° C] |
-19,2 ... 80 |
| Đặt lại điểm rP [° C] |
-19,6 ... 79,6 |
| Điểm bắt đầu tương tự [° C] |
-20 ... 60 |
| Điểm cuối tương tự [° C] |
0 ... 80 |
| Trong các bước của [° C] |
0,2 |
| Độ chính xác / độ lệch |
| Giám sát lưu lượng |
| Độ chính xác (trong phạm vi đo) |
± (2% MW + 0,5% MEW) |
| Lặp lại |
M 0,2 0,2% |
| Kiểm soát nhiệt độ |
| Độ chính xác [K] |
± 2,5 (Q> 0,5 l / phút) |
| Thời gian đáp ứng |
| Giám sát lưu lượng |
| Thời gian đáp ứng] |
0,15; (dAP = 0, T19) |
| Thời gian trễ lập trình dS, dr [s] |
0 ... 50 |
| Giảm xóc cho đầu ra chuyển đổi dAP [s] |
0 ... 5 |
| Kiểm soát nhiệt độ |
| Phản ứng động T05 / T09 [s] |
T09 = 40 (Q> 1 l / phút) |
| Phần mềm / lập trình |
| Tùy chọn cài đặt tham số |
Giám sát dòng chảy; số lượng mét; Bộ đếm đặt trước; Kiểm soát nhiệt độ; độ trễ / cửa sổ; thường mở / thường đóng; logic chuyển đổi; đầu ra hiện tại / điện áp / xung; khởi dộng chậm trễ; hiển thị có thể bị vô hiệu hóa; Đơn vị hiển thị |
| Giao diện |
| Phương thức giao tiếp |
Liên kết IO |
| Mẫu di truyền |
COM2 (38,4 kBaud) |
| Sửa đổi liên kết IO |
1.1 |
| Tiêu chuẩn SDCI |
Tiêu chuẩn 61131-9 |
| ID thiết bị IO-Link |
671đ / 00 02 9Fh |
| Hồ sơ |
Cảm biến thông minh: Biến dữ liệu quá trình; Nhận dạng thiết bị, chẩn đoán thiết bị |
| Chế độ SIO |
Đúng |
| Yêu cầu loại cổng chính |
Một |
| Quá trình tương tự dữ liệu |
3 |
| Xử lý dữ liệu nhị phân |
2 |
| Tối thiểu thời gian chu trình xử lý [ms] |
4 |
| Điều kiện hoạt động |
| Nhiệt độ môi trường [° C] |
-10 ... 60 |
| Nhiệt độ lưu trữ [° C] |
-25 ... 80 |
| Sự bảo vệ |
IP 67 |
| Các xét nghiệm / phê duyệt |
| EMC |
|
| Chống sốc |
| DIN IEC 68-2-27 |
20 g (11 ms) |
|
| Chống rung |
| DIN IEC 68-2-6 |
5 g (10 ... 2000 Hz) |
|
| MTTF [năm] |
144 |
| Thiết bị chỉ thị áp lực |
Thực hành kỹ thuật âm thanh; có thể được sử dụng cho chất lỏng nhóm 2; chất lỏng nhóm 1 theo yêu cầu |
| Dữ liệu cơ học |
| Trọng lượng [g] |
536,5 |
| Nguyên vật liệu |
thép không gỉ (1.4404 / 316L); PBT-GF20; MÁY TÍNH; FKM; TPE |
| Vật liệu (bộ phận ướt) |
thép không gỉ (1.4404 / 316L); TUẦN; FKM |
| Kết nối quá trình |
kết nối ren G 1/4 DN6 con dấu phẳng |
| Hiển thị / yếu tố vận hành |
| Trưng bày |
| Đơn vị hiển thị |
6 x LED, xanh lục (ml / phút, l / h, l, m³, ° C, 10³) |
| chuyển trạng thái |
2 x LED, màu vàng |
| giá trị đo |
hiển thị chữ và số, 4 chữ số |
| lập trình |
hiển thị chữ và số, 4 chữ số |
|
| Nhận xét |
| Nhận xét |
| MW = giá trị đo |
| MEW = Giá trị cuối cùng của phạm vi đo |
|
| Số lượng gói |
1 chiếc. |
| Kết nối điện |
| Kết nối |
Đầu nối: 1 x M12; Liên hệ: mạ vàng |
| Sơ đồ và đồ thị |

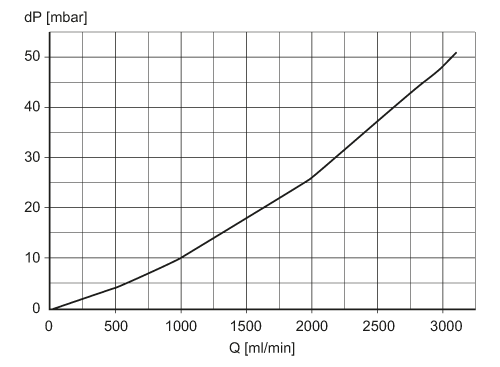

| Tổn thất áp suất |
| dP |
Tổn thất áp suất |
| Q |
lưu lượng thể tích |
|
